手動液壓泵的工作原理
點擊數：76742021-07-13 18:04:48
新聞摘要:手動泵液壓泵原理圖中的關鍵液壓元件是5、6，卸荷溢流閥是先導式溢流閥和單向閥的組合，主要用在蓄能器液壓系統和高低壓泵供油系統中。
手動液壓泵的工作原理
改進的手動液壓泵采用三級柱塞設計，如《手動泵液壓原理圖》所示：

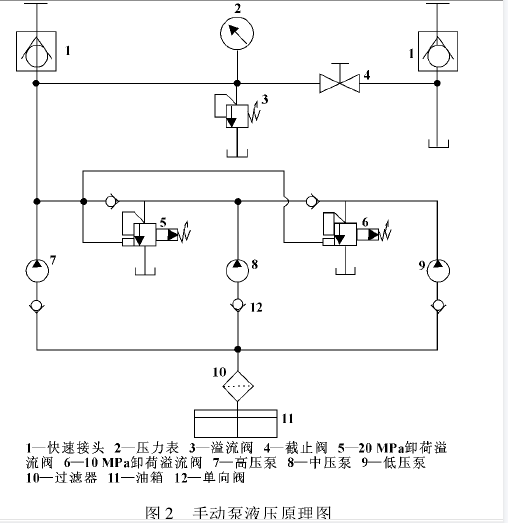

手動泵液壓原理圖
《手動泵液壓原理圖》圖中的關鍵液壓元件是5、6，卸荷溢流閥是先導式溢流閥和單向閥的組合，主要用在蓄能器液壓系統和高低壓泵供油系統中。在蓄能器液壓系統中，它能實現泵的自動卸荷和自動建壓； 在高低壓泵供油系統中，則可實現低壓大流量的自動卸荷。元件5、6的位置不能用簡單溢流閥，因為使用簡單溢流閥，低壓油路中的壓力并沒有卸載，而是繼續對柱塞有一個壓力，則手動泵手柄的力將會遠遠大于設定的最大值，導致手柄按壓不下，影響手動泵的正常使用。閉合截止閥4，按壓手柄，當壓力小于10MPa時，高、中、低3個柱塞泵同時供油；當壓力大于10MPa小于20MPa 時，低壓油路自動泄壓，高、中兩路柱塞泵供油； 當壓力大于20MPa小于63MPa時，中、低兩路自動泄壓，只有高壓路的柱塞泵供油； 當壓力大于63MPa 時，壓力通過溢流閥 3卸載，起到保護油路的目的。
